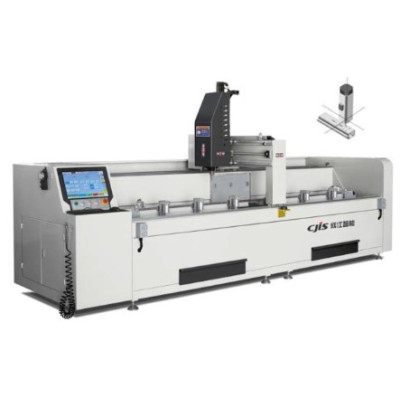

CLXFL-CNC-3000 Обрабатывающий центр по алюминию

CLXFL-CNC-3000 Обрабатывающий центр по алюминию

ОПИСАНИЕ

■ Подходит для точной обработки различных отверстий, пазов, водосточных желобов и т. д. в алюминиевых дверных и оконных профилях или профилях навесных стен.

■ Интеллектуальная система ЧПУ и интуитивно понятный интерфейс человек-машина делают работу более удобной и эффективной, все этапы обработки выполняются автоматически без ручного вмешательства, что обеспечивает высокую производительность работы, точность обработки и безопасность.

■ Оснащен трехпозиционным магазином инструментов для автоматической смены инструмента во время обработки, что позволяет фрезеровать детали разных диаметров.

■ Вращающийся рабочий стол может переключаться между положениями -90°, 0° и +90°, что позволяет фрезеровать все отверстия на трех поверхностях за одну операцию зажима.

■ Разработан с портальной конструкцией для высокой прочности корпуса, хорошей жесткости, стабильной и надежной производительности, высокой точности работы, а все действия выполняются серводвигателями и пневматическими системами.

■ Пара движения использует линейные подшипники движения для низкого сопротивления, высокой точности, что обеспечивает плавное движение осей X, Y и Z.

■ Ось X использует коническую зубчатую рейку для передачи мощности, в то время как оси Y и Z используют пары шариковых винтов для обеспечения точности обработки.

■ Основные компоненты головки станка изготовлены из чугуна и высокопрочного алюминиевого сплава, с компактной и рациональной конструкцией, что обеспечивает высокую прочность.

■ Оснащен импортным высокоскоростным электрошпинделем для стабильного вращения, низкого уровня шума и высокой режущей способности.

■ Уникальное устройство сбора стружки для более чистой рабочей среды.

Характеристики

- Входная мощность: 380 Вт/50 Гц

- Общая мощность: 7,2 кВт

- Мощность шпинделя: 5,5 кВт

- Скорость вращения шпинделя: 18 000 об/мин

- Рабочее давление воздуха: 0,5~0,8 МПа

- Ход по оси X: 3000 мм

- Ход по оси Y: 450 мм

- Вертикальный ход по оси Z: 400 мм

- Скорость подачи по оси X: 0~60 м/мин

- Скорость подачи по оси Y: 0-15 м/мин

- Скорость подачи по оси Z: 0-15 м/мин

- Положение рабочего стола: -90°, 0”+90°

- Держатель инструмента: ER25 - 8 мм, 10 мм

- Количество креплений: 6

- Ход цилиндра крепления: 50 мм

- Обработка диапазон: 160x160x3200 мм

- Размеры: 4500x1500x1950 мм

- Вес: около 1200 кг
